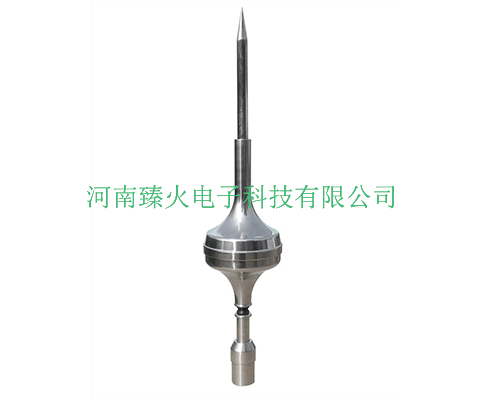

杜爾梅森避雷針
衛星避雷針ESE2500說明:
一、“satelit”“衛星”簡介
法國杜爾－梅森公司“satelit”“衛星”牌提前放電避雷針是當今世界上處于領先防雷優質產品，該產品符合國際電工（I.E.C）防雷規范，符合中華人民共和國國家標準GB50057-94《建筑物防雷設計規范》。在中國境內安裝使用200萬套，有效進行防雷措施。
法國杜爾－梅森（DUYAL-MESSIEN）公司是由1835年建立的杜爾和1927年建立的梅森兩家公司合并而成，現為當今世界上處于領先地位的防雷專業公司，主要產品是“Satelit+"(衛星)牌提前放電避雷針。公司以科學技術研究為先導，是法國生產提前放電避雷針的主要廠家之一。公司是法國電工技術聯合會（V.T.E.Commission）的成員，是制定國際新標準的權威機構——國際電工委員會（I.E.C）的法國成員之一。
公司所有防護直屬雷的產品保證符合當前最嚴格的防雷標準——NFC17-102標準。
其產品在歐洲及東南亞地區享有較高的聲譽。法國“衛星”牌提前放電避雷針符合中華人民共和國國家標準GB50057-94《建筑物防雷設計規范》。
二、工作原理
當雷電云層形成時，云層與地面之間產生一個電場（大氣），此電場強度可達到5千伏/米。從而使地面凸起部分或金屬部件上開始出現電暈放電。
當雷電云層內部形成一個下行先導時，閃電電擊使開始了。下行先導電荷以階梯形式向地面移動。下行先導攜帶著的電荷使地面建立起來了電場。
從地面上的建筑物或物體產生了一個上行的先導。此上行先導向上傳播一直到與下行先導會合。此時，閃電電流便流過所形成的通道。地面上的其他建筑物可能會生成好幾個上行先導。與下行先導會合的一個上行先導決定了閃電電擊的地點?！靶l星”牌提前放電避雷針的工作原理就是產生一個比普通避雷針更快的上行先導。
注意：此說明只描述負向的下行閃電電擊，這是電氣——幾何模型的僅有的應用實例。目前為止，這種閃電電擊是最經常發生的。
四、特性
●性能優越
1、在同等條件（高度）下，“Satelit+”比普通避雷針保護范圍大
2、落雷更準確，減小了雷擊點落于非避雷針體的概率。
●安全可靠：無放射性元素，不銹鋼材料，耐腐蝕，抗風能力強。
●免維護：無源，無需供電，無耗能元件。
●安裝簡單：重量輕，不需加裝同軸屏蔽電纜。
●造型美觀
型號 | 提前放電時間△T |
ESE2500 | 25微秒 |
ESE4000 | 40微秒 |
ESE5000 | 50微秒 |
ESE6000 | 60微秒 |
不同型號不同安裝高度的“satelit+”避雷針 | |||||||||
“satelit+” | h=高于被保護物的水平高度（m) | ||||||||
2 | 4 | 5 | 7 | 10 | 15 | 20 | 45 | 60 | |
di一類防雷建筑物 | |||||||||
ESE 2500 | 17 | 34 | 42 | 43 | 44 | 45 | 45 | - | - |
ESE 4000 | 24 | 46 | 58 | 59 | 59 | 60 | 60 | - | - |
ESE 5000 | 25 | 55 | 68 | 69 | 69 | 70 | 70 | - | - |
ESE 6000 | 32 | 64 | 79 | 79 | 79 | 80 | 80 | - | - |
第二類防雷建筑物 | |||||||||
ESE 2500 | 23 | 45 | 57 | 59 | 61 | 63 | 65 | 70 | - |
ESE 4000 | 30 | 60 | 75 | 76 | 77 | 80 | 81 | 85 | - |
ESE 5000 | 35 | 69 | 86 | 87 | 88 | 91 | 92 | 95 | - |
ESE 6000 | 40 | 78 | 97 | 98 | 99 | 101 | 102 | 105 | - |
第三類防雷建筑物 | |||||||||
ESE 2500 | 26 | 52 | 65 | 66 | 69 | 72 | 75 | 84 | 85 |
ESE 4000 | 33 | 66 | 84 | 85 | 87 | 89 | 92 | 99 | 100 |
ESE 5000 | 38 | 76 | 95 | 96 | 98 | 100 | 102 | 110 | 110 |
ESE 6000 | 44 | 87 | 107 | 108 | 109 | 111 | 113 | 120 | 120 |
保護半徑計算公式：
當h≥5時，Rp=[h(2D-h)+ΔL(2D+ΔL)]1/2當h<5時，見保護半徑表。
注：Rp為所考慮的水平面上的保護半徑，h為針尖相對于被保護物頂部的水平高度差，D為滾球半徑（閃擊距離）
di一類建筑物為20米（GB500057-94規定D=30m）
第二類建筑物為45米
第三類建筑物為60米
ΔL為E.S.E的上行搶先距離；ΔL=V（米/微秒）·ΔT（微秒）
V為先導傳播速度，實驗數據表明：V=1米/微秒
六、測試證書
按法國國家專業委員會規定，杜爾-梅森“satelit+”提前放電避雷針已在國家專業委員會監督下通過COFRAC技術鑒定，其試驗室為國家專業委員會指定的EDF的LesRenardieres高壓物理實驗室和MerlinGerin高壓中心等，獲得法國工業電子中心試驗室LCIE證書。試驗證書證明“satelit+”符合NFC17-102。
七、設計說明
在中國境內安裝“satelit+”避雷針必須嚴格遵循中華人民共和國國家標準——《建筑物防雷設計規范》（GB50057-94）的強制性規定：
1、按被保護建筑物的面積、高度，所在地雷電日數及地理環境校正系數，建筑物使用性質等確定建筑物防雷類別。
2、由防雷類別和建筑物的面積，確定選用一支或數支“衛星”避雷針。
3、引下線應與建筑物主鋼筋電氣連結，或按規定做二根或二根以上引下線。
4、引下線應作斷接卡和在近地面作絕緣防護。
5、接地體，接地電阻應按GB50057-94要求執行。
產品保用期二十年。
八、裝配方法
1、“satelit+”避雷針由A、B、C、D四部分組成。
2、從包裝箱內取出各部件后按下列順序安裝：
1)用配件中內六角螺絲扳手擰松脈沖發生器C底部的兩個螺絲。
2)摘下脈沖發生器上部的放電尖端X的三個套，特別要調整X上兩針尖的間距，兩針不能相接，間距1~2mm。
3)將避雷針桿D依圖示方向穿過C，頭部頂在B的端口。
4)將避雷針尖A與D套緊，并用兩扳手用力擰緊。
5)用內六角螺絲扳手擰緊C底部的兩個螺絲，此時B與C之間應由三支料柱頂住，整體牢固。
6)將針的底部旋入加工好的避雷針支架上。
材質和尺寸(如下圖所示)
接閃尖端:20mm直徑的不銹鋼
感應放電體：不銹鋼材料
重量：小于5公斤
